北奔牌ND52505GJBZ型混凝土搅拌运输车

更新日期:2011/10/12  来源于:www.clzzz.com  作者:  点击次数:

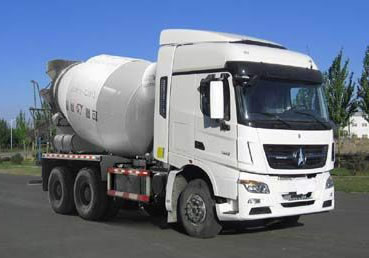

北奔牌ND52505GJBZ型混凝土搅拌运输车图片
北奔牌ND52505GJBZ型混凝土搅拌运输车 产品主要技术资料
产品名称: 北奔牌ND52505GJBZ型混凝土搅拌运输车 外型尺寸(mm): 9250×2500×3980
底盘型号: ND12501B38J7  货厢尺寸(mm): ××
总 质 量 : (kg) 25000  接近/离去角(° ) 16/20
额定质量: (kg) 11085,11020  前悬/后悬(mm): 1515/2535
整备质量:(kg) 13785  最高车速(km/h): 90
排放标准: GB3847-2005,GB17691-2005国Ⅲ
底盘参数
底盘型号: ND12501B38J7  燃油种类: 柴油
轴 数: 前 轮 距(mm): 1995,2045
轴 距(mm): 3850+1350  后 轮 距(mm): 1800/1800,1872/1872
驾驶室乘人数: 2,3  弹簧片数: 13/13
轮 胎 数: 10  轴 荷: 7000/18000(并装双轴)
轮胎规格: 12.00-20-16PR,12.00R20-14PR,11.00-20-18PR,11.00R20-16PR
整车说明: 可采用平顶驾驶室,搅拌容积:5立方米,罐体最大外径ф2200mm。准乘2人、3人对应额定载质量(kg)分别为11085、11020。
发动机参数
发动机型号 发动机生产企业 排量(ml) 功率(kw)
WP10.336 WP10.340E32  潍柴动力股份有限公司潍柴动力股份有限公司  9726 9726  247 250
其它资料
专用功能说明

混凝土搅拌运输车专用功能说明:

我公司专业生产制造东风140混凝土搅拌车、东风145混凝土搅拌车、东风153混凝土搅拌车、东风大力神混凝土搅拌车、东风天龙混凝土搅拌车、解放双桥混凝土搅拌车、斯太尔混凝土搅拌车、欧曼混凝 土搅拌车、红岩混凝土搅拌车等工程专用混凝土搅拌运输车。

我公司生产制造的混凝土搅拌车现有3立方、3.5立方、4立方、5立方、6立方、8立方、9立方、10立方、12立方等规格,可满足不同客户需求,底盘选用国内外知名品牌,油泵、液压马达、减速机选用美国伊顿、意大利邦飞利等国内外知名品牌,确保整车的性能稳定,安全可靠。

混凝土搅拌车主要由底架、搅拌筒、传动系统(驱动装置)、液压驱动系统、加水系统、装(进)料及卸出料系统、卸料溜槽、操作平台、操纵系统及防护设备组成。

搅拌筒 :该车型所采用的搅拌筒形式是一种应用较为普遍的结构形式,搅拌筒采用梨形结构,其清洗用水和运输过程中视需要补充加入的拌合水,均由搅拌筒头部进料口处注入筒内。

传动系统 :该搅拌筒的驱动方式为以发动机为动力源,由发动机后端的取力器取力,通过传动轴传递到变量柱塞液压泵,经定量柱塞油马达,再通过减速机带动搅拌筒转动。

搅拌筒的进出料系统(装料和卸料机构) :是辅助搅拌筒工作的重要装置。

操纵系统 :是整个搅拌车的控制部件,操纵面板上开有“工字形”槽,是操纵杆的活动空间;并且后半部的槽上开有限位孔,用来固定操纵杆的位置。该操纵系统通过汽车尾部的左右两个操纵杆来控制搅拌筒的正、反转和转速,从而来完成进出料以及搅拌动作。

供水系统 :混凝土搅拌车的供水系统主要用来清洗搅拌装置。该车型的供水系统共有两种型式,一种是离心水泵供水系统;一种是压力水箱供水系统,可供用户选装。

多方位图展示:


※ 详细资料及图片请直接与我公司联系,以上产品介绍仅作参考,定车请以合同内容为准。
